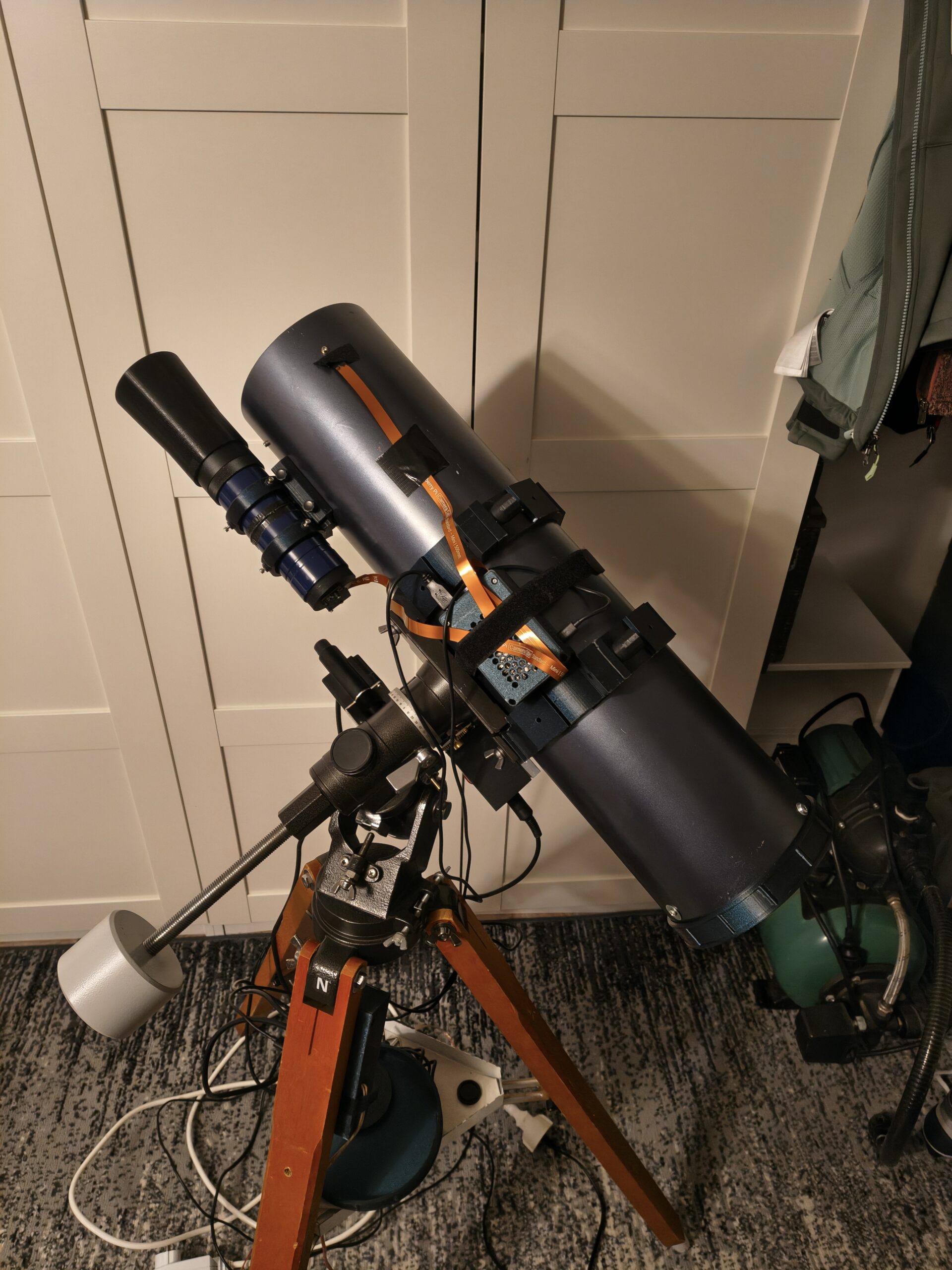

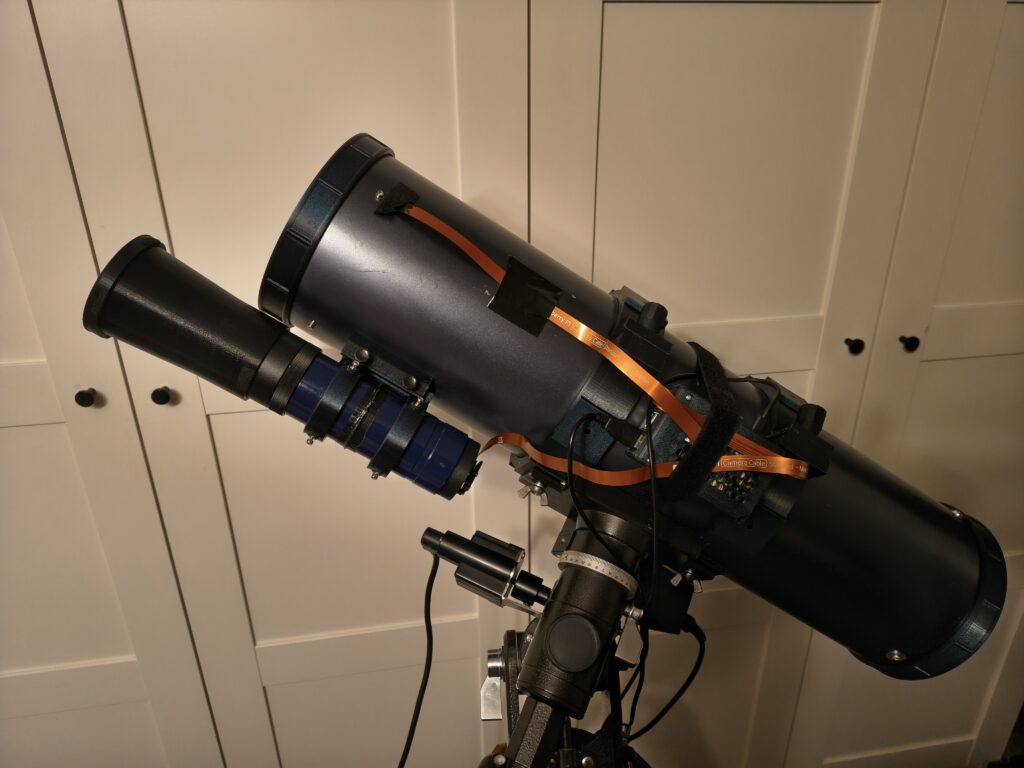

Inspiriert von den vollautomatischen Foto-Teleskopen, die es mittlerweile zu kaufen gibt, habe ich mich entschlossen ein eigenes reines Fototeleskop zu bauen, das mit freier Software (AstroArch-Linux, Onstep-Steuerung) und langfristig verfügbarer und bewährter Standard-Hardware (Raspberry Pi, ESP32-basiertes 3D-Drucker-Board) betrieben wird.
Besonderheiten:
- Tubus ist ein KG-Rohr DN150, Länge 1m, gekürzt und lackiert (innen schwarzer Schultafellack, außen Autolack 3K). Vorteil: Kunststoff hat einen wesentlich geringeren Längenausdehnungskoeffizienten als Stahlblech oder Aluminium, was für bessere Fokusstabilität sorgen sollte.
- Benötigte Teile wie Teleskopschellen, -deckel, Guider-Halterung, Hauptspiegelhalter, Fangspinne mit Kamerahalter, …) sind selbst entworfen mit OpenSCAD und gedruckt mit PETG-Kunststoff auf einem modifizierten Creality-10S-3D-Drucker (Direct-Drive-Extruder, neues Steuerungsboard MKS-V2 mit selbst parametrierter und selbst aufgespielter Firmware, leisere Lüfter,…).
- Das Teleskop besitzt keinen Fangspiegel. Die Kamera ist direkt an der Fangspinne befestigt. Kollimieren geht so besonders einfach über drei Schrauben am Hauptspiegel, Scharfstellen über eine Schraube mit Feder, die die Kamera hält.
- Auf dem RasPi 5 (mit 8GB RAM und NNVMe-SSD – irre Leistung im Vergleich zu alten RasPis mit SDCard) läuft AstroArch. Es ist alle für mich benötigte Software vorinstalliert (PHD2, Siril, KStars, Indi-Server für Montierungssteuerung und Kameras,…):
- Hauptkamera: RasPi-HQ-Kamera ohne IR-Filter
- Guidung-Kamera: RasPi-V3-Kamera mit IR-Filter)
- Die Suche nach den passenden INDI-Treibern für die Kameras hat etwas länger gedauert – aber jetzt laifen sie – hier die Anleitung:
- git clone https://github.com/indilib/indi-3rdparty.git
- cd indi-3rdparty/indi-libcamera
- mkdir -p build
- cd build
- cmake ..
- make -j1
- sudo make install
- sudo ldconfig
- Start des Servers: indiserver indi_libcamera_ccd
- Bedient wird alles über WLAN (VNC).
- Zum Teleskop führt nur ein Stromkabel (12V) oder es wird mit einem 12V-Akku/12V-Buchse im PKW betrieben.
- Als Montierung verwende ich eine alte Vixen-NP, die ungenutzt rum lag mit alten Vixen NP1-Schrittmotoren mit 1:120 Getriebeuntersetzung. Die Montierung trägt das Teleskop zuverlässig, ist damit aber ausgelastet.
- Guidescope ist ein 8×50-Sucher (ca. f=160cm)
- Montierungsteuerung:
- OnStep – Firmware auf einem Fysetec E4-Board (ESP32-basiert für 3D-Drucker entwickelt, verkraftet 12-24V)
- Bedienung über Smartphone-App „OnStepX“ und USB-Verbindung zum RasPi.
Weitere Beschreibungen sind in Arbeit…
First-Light-Ergebnisse
Stacking mit Siril, Andromedagalaxie M33 ohne, Orionnebel mit Guiding, noch nicht perfekt kollimiert und scharf gestellt.
